Herschel Infrarood Gevalstudies Testcentrum voor personenautos

Testcentrum voor personenautos

Herschel werd benaderd om te onderzoeken hoe electrische,langgolvige  infraroodverwarming dit kan verwezenlijken en een efficiëntere en effectievere manier van verwarming te realiseren in vier ruimtes.
De bestaande verwarming was niet gezoneerd of ruimtelijk gereguleerd en grote hoeveelheden lucht moesten voor lange periodes worden verwarmd.
Het inefficiënt systeem betekende aanzienlijke verwarmingskosten.

Kosten- en energiebesparing in een voertuigservicecentrum

Type gebouw

Magazijn met stalen frames, gebouwd in 1989; circa 4.273 m2.Totale magazijnhoogte 6,50m tot dakranden 9,50m tot apex.
muren van bouwblokken, roldeuren, metalen gevelplaten, geprofileerde dakpanelen en lichtkoepels met beperkte isolatie.

Gebruik gebouw

Testcentrum voor  personenauto’s en bedrijfswagens met opslagruimte. Een gedeelte van de unit wordt onderverhuurd voor opslag.

Waarom Herschel ?

  • Mitie werd door de klant gevraagd om de mogelijkheden van kosten- en energiebesparing in het gebouw te onderzoeken
  • Een belangrijk aandachtspunt was de reductie van de verwarmingskosten
  • Herschel werd benaderd om te onderzoeken hoe electrische,langgolvige  infraroodverwarming dit kan verwezenlijken en een efficiëntere en effectievere manier van verwarming te realiseren in vier ruimtes
  • De bestaande verwarming was niet gezoneerd of ruimtelijk gereguleerd en grote hoeveelheden lucht moesten voor lange periodes worden verwarmd
  • Het inefficiënt systeem betekende aanzienlijke verwarmingskosten
  • Ruimtes die verwarming nodig hadden konden niet worden gezoneerd en afgescheiden van andere ruimtes
  • Open magazijndeuren en air-flow resulteerde in een enorm verlies aan warmte bij het bestaande verwarmingssysteem

Bestaande verwarming

Ruimte Type verwarming Aantal apparaten Output verwarming (kW)
MOT-Bay Gasverwarming – 23.50kW 1 23.5
Hoofdmagazijn Gasverwarming – 23.50kW 2 47
Onderverhuurde unit Gasverwarming – 48.00kW 4 192
Onderdelenopslag Elektrische convectoren – 2kW 3 6
Totaal   10 268.50 kW



De Herschel infrarood oplossing

  • Zoneverwarming is effectiever met electrische infraroodverwarming in de ruimtes waar dat nodig is en waar mensen werken
  • Infraroodverwarming biedt gerichte warmte voor de staf en verwarmt ook de omhulling van het gebouw i.p.v. de lucht in het gebouw
  • Zoneverwarming combineert de verwarmingstoestellen met TS3 pre-programmeerbare drukknop timers (staan na activering 30 min. aan) en de heaters worden alleen gebruikt als het nodig is
  • Geschatte verwarmingstijd 5,5 uren per dag, cijfers geleverd door de klant en hieronder weergegeven
  • Verbeterde efficiëntie en reductie van verbruikte energie (zie ramingen hieronder)
  • Gebouw houdt warmte langer vast en straalt de warmte terug
  • Verbeterde niveaus van comfort voor de staf
  • Geen onderhoud of service van de infraroodverwarming nodig na installatie
  • Minder luchtverplaatsing, verminderde verplaatsing van stof en zwevende deeltjes



Ruimte Geïnstalleerde Herschel infrarood verwarmingstoestellen Aantal Output verwarming  (kW)
MOT Bay Advantage IR2 – 1.30kW 4 5.20
Hoofdmagazijn Advantage IRP4 – 2.60kW
Advantage IR3 – 1.95kW
6
4
15.6
7.80
Onderverhuurde unit Advantage IRP4 – 2.60kW
Advantage IR3 – 1.95kW
Advantage IR2 – 1.30kW
3
1
1
7.80
1.95
1.30
Onderdelenopslag Advantage IR3 – 1.95kW
Advantage IR3 – 1.30kW
2
1
3.90
1.30
Totaal   22 44.85



Energieverbruik en financiële samenvatting
Cijfers van huidig energieverbruik en eenheidstarieven, gebaseerd op informatie van Mitie en de klant. Ramingen over energieverbruik met Herschel infraroodverwarmingen zijn ramingen voor installatie. Deze cijfers zijn zonder de jaarlijkse service- en testkosten voor de bestaande gasverwarming.

Jaarlijks Energieverbruik Huidig Geschat Energieverbruik

Herschel  infrarood

Geschatte jaarlijkse besparingen % Besparing**
Energieverbruik



Gas – 285,271 kW/h
Elektriciteit – 8,832 kW/hTotaal –  294,103 kW/h
28,275 kW/h

Totaal – 28,275 kW/h

(raming van 5,5u per zone per dag)





265,828 kW/h





90%

Kosten *



£10,894

(Geschatte prijs per Unit
Gas – £0,0347 per kW/h
Elektriciteit £0,1127 per kW/h)

£3,187

(Geschatte prijs per Unit £0,1127 per kW/h)

£7,707

(na betaling voor levering en installatie

71%



Terugverdienen met de Herschel oplossing
Geschatte terugverdienperiode voor kosten levering en installatie 3,63 jaar (c.43,60 maanden)

*Alle cijfers zijn zonder BTW
** % Besparingen afgerond



% Reductie Energieverbruik *** Huidig





Herschel Besparingen pa % Besparingen**
Totale emissie CO2 (Kg)

Gelijk aan

Koolstofemissie (Kg)

57,132





15,597

13,975





3,815

43,157





11,782

76%





76%

*** (Met gebruik van Koolstofcalculator www.carbon-calculator.org.uk)

Verdere analyse
Mitie en de klant bestuderen momenteel het gereduceerde energieverbruik en ratificeren de overall energiebesparing om die in overeenstemming te brengen met het International Performance Measurement and Verification Protocol (IPMVP). Deze biedt de beste praktische technieken om resultaten van efficiënt energieverbruik, waterverbruik en projecten met regenereerbare energie in commerciële en industriële voorzieningen te verifiëren.
De Herschel langgolvig infrarood producten komen nu in aanmerking voor een aantal andere projecten.

Toepassingen

Herschel infrarood levert heaters voor verwarming van magazijnen en industriële hallen.

Lees meer

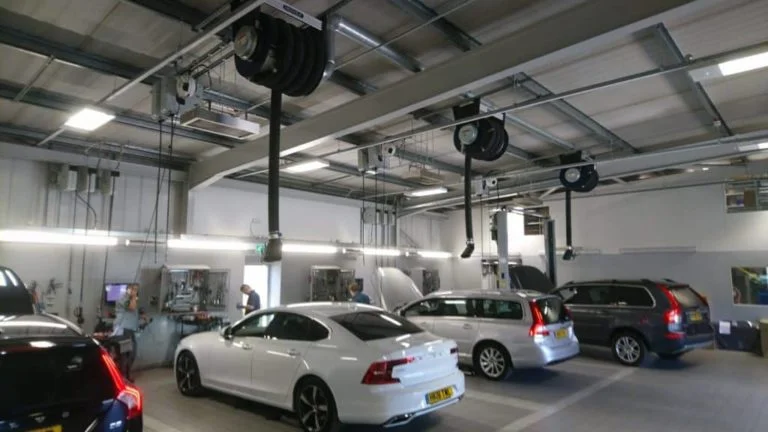

Herschel infrarood biedt een kosteneffectieve oplossing voor verwarming van garages en werkplaatsen
